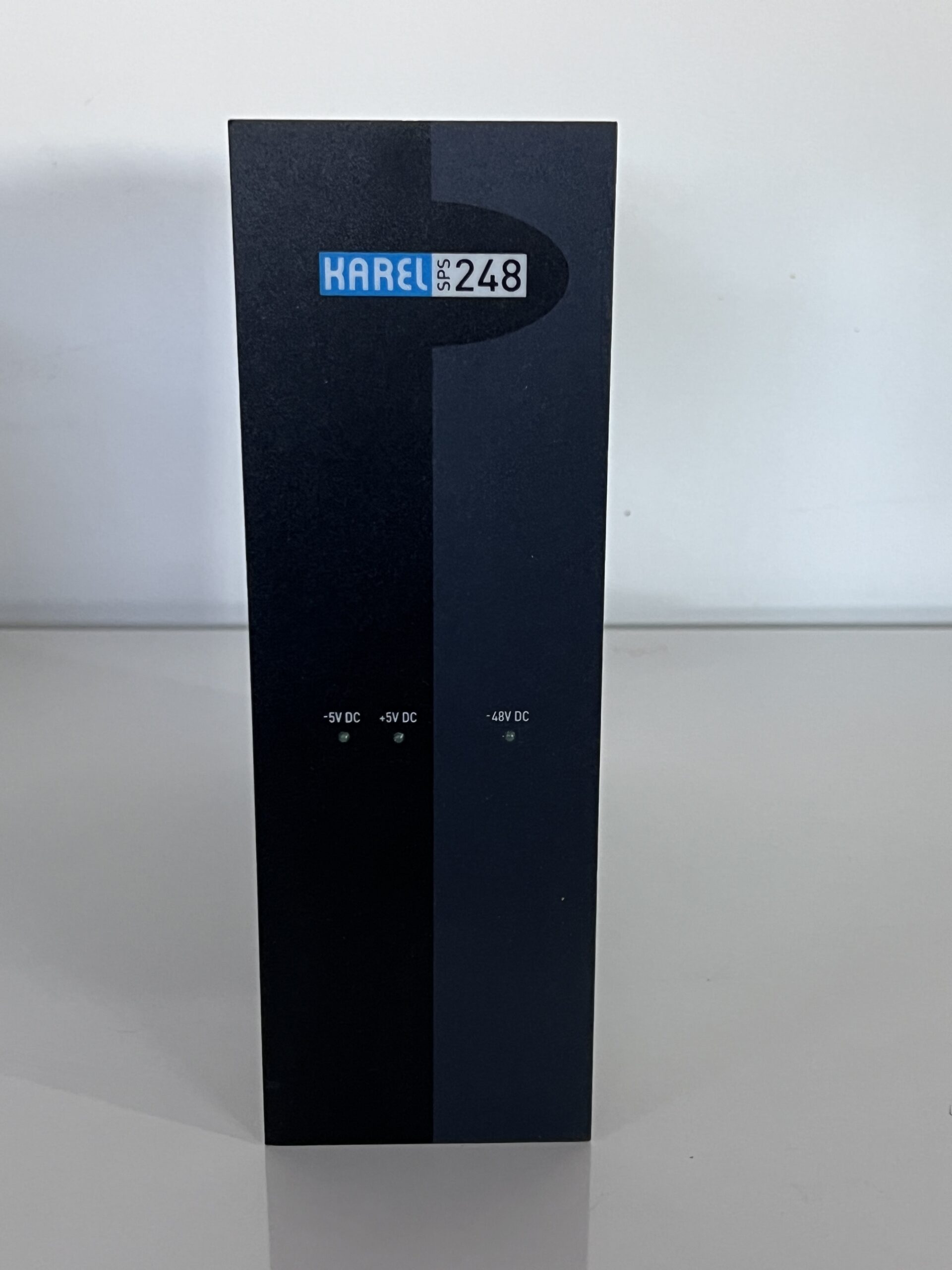

Karel SPS248 Power

Karel SPS248 power, DS200 serisi santrallerde kullanılan DC/DC güç kaynağı ünitesidir. SPS200 ünitesinden gelen -56 VDC gerilimi, sistem kartlarının ihtiyaç duyduğu gerilimlere ve zil (ringer) sinyaline dönüştürür. Yani santralin hem çalışma gerilimlerini hem de telefonları çaldıran sinyali bu ünite üretir. SPS248 arızalandığında santral açılmaz veya açılsa bile abone telefonları çalmaz; bu yüzden DS200 kurulu işletmelerde en kritik yedek parçalardan biridir.

SPS248 ne işe yarar?

DS200 güç mimarisi iki katmanlıdır. SPS200 şebeke gerilimini DC barasına çevirir; SPS248 ise bu baradan aldığı gerilimi kartların kullanacağı seviyelere indirir ve analog abonelerin çalması için gerekli yüksek gerilimli zil sinyalini üretir. Bu ikinci katman olmadan santral kartları enerjisiz kalır. Ünite ayrıca akü beslemesiyle birlikte çalışacak şekilde tasarlanmıştır; elektrik kesildiğinde sistemin bir süre daha ayakta kalmasını sağlayan yapının parçasıdır.

Teknik başlıklar

• DC/DC dönüştürücü; SPS200’den gelen -56 VDC gerilimi kullanır.
• Sistem gerilimlerinin yanı sıra zil (ringer) sinyali üretir.
• DS200, DS200M, DS200S ve DS200L raflarında kullanılır.
• Raf içi kart sayısı arttıkça yük payı artar; kapasite planlaması gerekir.
• Akü destekli çalışma yapısına uygun.

Arıza belirtileri

SPS248 arızası genellikle kendini üç şekilde gösterir: santral hiç açılmaz, santral açılır ama telefonlar çalmaz (zil sinyali yok), ya da sistem bir süre çalıştıktan sonra kapanır. Uğultu, aşırı ısınma ve kart üzerindeki LED’lerin düzensiz davranması da güç kaynağına işaret eder. Bu durumda santrali zorlamak, diğer kartlara zarar verebileceği için cihazın kapatılması önerilir.

Değişim ve dikkat edilecekler

Değişim öncesi enerji kesilmeli, akü bağlantısı varsa ayrılmalıdır. Yeni ünite raya tam oturtulmalı, konnektörler yerine tam geçmelidir. Açılış sonrası tüm kartların tanındığı, abone telefonlarının çaldığı ve dış aramanın çalıştığı tek tek test edilmelidir. Elektrik kesintilerinin sık yaşandığı bölgelerde regülatör kullanmak, hem bu ünitenin hem kartların ömrünü uzatır. Toz birikmesi ısı atımını engellediği için düzenli temizlik de bakımın parçasıdır.

Hangi sistemlerde bulunur?

SPS248, DS200 raflarının güç bölümünde SPS200 ile birlikte çalışır. Çok raflı kurulumlarda her rafın kendi güç birimi olur; bu nedenle büyük sistemlerde birden fazla SPS248 bulunabilir. Yedek parça planlarken raf sayısını ve her rafta kaç ünite kullanıldığını bilmek gerekir. Yıldırım sonrası oluşan arızalar en sık bu ünitede görülür.

SPS248 tedariki

Gönderdiğimiz SPS248 üniteleri test edilmiş, çalışır durumdadır ve 1 yıl garantilidir. Ünitelerde hem sıfır hem ikinci el seçeneğimiz var: ikinci el bakım ve test sonrası, sıfır stok teyidi ile gönderilir. Mevcut ünitenin fotoğrafını iletmeniz revizyon farkı riskini ortadan kaldırır.

Sık sorulan sorular

SPS200 ile SPS248 aynı şey mi? Hayır. SPS200 şebekeden DC üretir; SPS248 bu DC’yi sistem gerilimlerine ve zil sinyaline çevirir. İkisi birlikte çalışır.

Telefonlar çalmıyorsa SPS248 mi bozuk? Genellikle evet; zil sinyali bu üniteden üretilir. Yine de kart ve kablo kontrolü yapılmalıdır.

SPS248 arızasında zil ve gerilim ayrımı

Telefonlar çalmıyor ama görüşme yapılabiliyorsa zil sinyali üretimi zayıflamış olabilir; bu doğrudan SPS248 ile ilgilidir. Buna karşılık santral hiç açılmıyorsa önce SPS200 tarafı kontrol edilmelidir. İki katmanlı güç yapısında sorunun hangi katmanda olduğunu doğru belirlemek, gereksiz parça değişimini önler. Basit bir ölçümle bara geriliminin olup olmadığı anlaşılır.

Kapasite ve yük dengesi

• Raftaki kart sayısı arttıkça ünitenin yükü artar.
• Yeni kart eklerken toplam yükü hesaplayın.
• Çok raflı sistemlerde her rafın kendi güç birimi olduğunu unutmayın.
• Ünitenin önünü kapatmayın, toz temizliğini ihmal etmeyin.
• Yedek ünite bulundurmak, arıza anında iş durmasını engeller.

DS200 güç parçaları için Karel ürünleri kategorisine göz atabilir, SPS200 power ve UTIL kart ürünlerini inceleyebilirsiniz. Ünitenin fotoğrafını yazın, uygunluğu teyit edelim.
